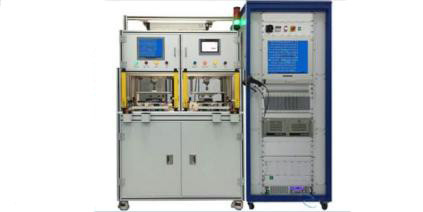

자동화된 전자 물 파도 생산 장비 조립 시스템
전기 자동차 전자 물 밸브의 조립 라인의 설계는 유연성과 높은 효율성에 초점을 맞추고 있습니다.
먹이는:공급 위치에 센서 및 시각 인식 시스템을 설치하여 QR 코드 또는 부품의 특정 표시를 식별하여 부품의 정확성을 보장하기 위해 빠르게 식별하고 분류합니다., 자동으로 서로 다른 사양의 밸브 몸, 밸브 코어 및 다른 부분을 해당 조립 스테이션에 분배합니다.
조립 시스템: 여러 가지 고 정밀 조작기가 전자 물 밸브의 조립 작업을 완료하기 위해 함께 작동합니다.조작기는 특별한 장착장치와 함께 장착되어 있으며, 정확하게 잡고 다양한 부분을 설치할 수 있습니다. 밸브 코어 및 밸브 몸의 조립 장소와 같은 주요 조립 스테이션에서,힘 센서와 이동 센서가 설치되어 조립 정확성을 보장하기 위해 조립 과정에서 압력과 위치를 실시간으로 모니터링합니다.동시에 레이저 용접과 같은 첨단 프로세스가 채택되어 부품 간의 연결이 단단하고 신뢰할 수 있습니다. 예를 들어,밸브 코어와 밸브 몸의 용접 과정에서, 용접 매개 변수들은 정밀하게 제어되어 용접 품질과 밀폐 성능을 보장합니다.
검출 시스템: 전자 물 밸브에 대한 종합적인 성능 검출을 수행하기 위해 다양한 검출 장비를 갖추고 있습니다.각기 다른 작업 압력 아래 전자 물 밸브의 성능을 시뮬레이션하는 압력 시험 장비를 포함하여물 밸브의 흐름 조절 정확도를 감지하는 흐름 테스트 장비; 물 밸브가 다른 압력 하에서 누출이 없도록 보장하는 밀폐 테스트 장비.전자 물 밸브의 제어 회로가 정상적으로 작동하는지 여부를 검출하기 위해 전기 성능 탐지 스테이션이 설치되어 있습니다.검출 데이터는 품질 추적 및 분석을 위해 생산 관리 시스템에 자동으로 업로드됩니다.
제어 시스템: PLC 제어 시스템. 운영자는 생산 라인의 실행 상태를 모니터링 할 수 있습니다.매개 변수를 조정하고 터치 화면 인간 기계 인터페이스를 통해 실시간으로 경보 정보를 처리합니다.제어 시스템은 또한 지능적인 오류 진단 기능을 가지고 있으며, 오류를 신속하게 찾아 제거하고 생산 라인의 신뢰성과 안정성을 향상시킬 수 있습니다.
| 기능 | 자동 공급, 조립 및 테스트 라인 |
| 생산 | 전자 물 밸브 |
| 사이클 시간 | 25s/pc |
| 결함 비율 | 0.5% 이하 |
| 프로세스 | 오 링 자동 조립 |
| 레이저 표시 | |
| 시각 검출 | |
| 자동 튼튼함 | |
| 자동 압축장치 | |
| EOL 테스트 | |
| 자동 공급 | |
| 특징 | 여러 스타일과 호환 |
| 전체 노선에서 최고 수준의 추적성 | |
| 고객과 연결 MES 시스템 |
